超细三氧化二钕

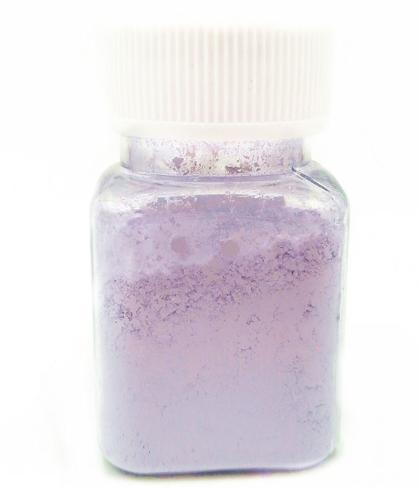

纳米氧化钕是一种淡紫色固体粉末，易受潮，吸收空气中二氧化碳，不溶于水，能溶于无机酸，相对密度 7.24，熔点约 1900℃，在空气中加热能部分生成钕的高价氧化物。氧化钕的晶体结构有立方型、三角型和六方型三种类型。和传统的氧化钕相比，由于氧化钕纳米粒子的纳米尺寸的结构和表面，使得它们在磁学、光学、电学等方面呈现出常规材料所不具备的特性。

氧化钕是一种用途极其广泛的稀土氧化物。它主要应用于钕铁硼(Nd-Fe-B)永磁体、电视、玻璃着色、荧光材料、激光材料及橡胶工业添加剂。氧化钕的色调高雅,并且有很好的变色作用,还被广泛应用于陶瓷、纺织染色、超导以及其他高科技材料领域,增长很快。 氧化钕在催化领域的应用与研究也逐渐扩大,例如催化羧酸酯合成、脂肪醇胺化等,纳米氧化钕都具有很好的催化活性。纳米氧化钕作为稀土纳米材料,添加在镁或铝合金中,可提高镁或铝合金在高温环境中的强度和抗腐蚀性,这种高性能材料被广泛应用于航空航天工业领域。在医疗方面,纳米氧化钕可以用来制作纳米氧化钇铝石榴石激光器,这种激光器可以产生短波激光,能够在特殊场合代替普通手术刀,有很好的作用。 化学沉淀法是液相制取纳米氧化钕粒子使用最简单和广泛的方法。它利用各种沉淀剂与含有钕离子的原料,经过沉淀反应生成不溶性的碳酸盐、草酸盐前驱体沉淀等,再将生成的前驱体沉淀过滤,最后经过锻烧制得纳米级氧化钕粉末。最常用的方法有共沉淀法、均匀沉淀法、络合沉淀法等。沉淀法工艺简单、操作简便、对设备要求低,是目前实验室和工业上得到广泛运用的制备纳米氧化钕粉体材料的方法。但也同时存在着制备过程中前驱体粒子容易团聚,导致最后制得的氧化钕颗粒的粒径较大,而且后处理过程麻烦,存在着杂质污染等缺点。 LD50 orally in Rabbit: > 5000 mg/kg 浅蓝色粉末。 不溶于水，能溶于酸。 主要用作玻璃、陶瓷的着色剂，制造金属钕的原料和强磁性钕铁硼的原料 掺钕钇铝柘榴石用于激光技术。也用于制钕玻璃。由于对紫外线、红外线吸收性能优异，用于制精密仪器。是制金属钕及各种钕合金、永磁合金的原料。可作玻璃紫色着色剂。 科研试剂,生化研究 用作电视玻壳，玻璃器皿的着色及磁性材料，制造金属钕的原料和强磁性钕铁硼的原料。 萃取法以氯化稀土溶液为原料，用P204-煤油-HCl-RCl3体系萃取，将稀土混合物分成轻、中、重稀土三组，再以草酸沉淀，经分离、烘干、灼烧，制得氧化钕。其
Nd2(C2O4)3→Nd2O3+3CO2+3CO
钕铁硼废料回收法经碱性洗涤去油垢后的钕铁硼原料(含钕30.02％)加人1：4 H2SO4反应至不再产生气泡为止，控制液固比4：l，终点pH为1，过滤后滤液加入2 mol/L的NaH2PO4至沉淀完全生成Nd2(SO4)3，此时pH值为2.3，而Fe²⁺不产生沉淀。沉淀物经过滤并用0.1 mol/LH2SO4洗涤除铁。沉淀物用12 mol/LNaOH溶液经加热至140℃便生成氢氧化物，用水洗除PH4^3-，然后再用1：4中和、溶解、过滤、浓缩、结晶成纯度高的硫酸钕结晶。再用(NH4)2CO3沉淀，经过滤、洗涤、烘干后在80℃煅烧1h得Nd2O3纯品、含量≥99.0％。钕总回收率大于90.00％。其
2Nd+3H2SO4→Nd2(SO4)3+3H2↑
Nd2(SO4)3+6NaH2PO4→2Nd(H2PO4)3↓+3Na2SO4
Nd2(H2PO4)3+9NaOH→Nd(OH)3↓+3Na3PO4+6H2O
2Nd(OH)3+3H2SO4→Nd2(SO4)3+6H2O
Nd2(SO4)3+3(NH4)2CO3→Nd2(CO3)3+3(NH4)2SO4
Nd2(CO3)3→
