三氧化二镝

氧化镝是一种关键的重稀土元素，广泛应用于高性能钕铁硼（NdFeB）磁铁，用于电动车电机、风力涡轮机和国防设备（如雷达和导弹系统）。其高磁性和耐高温特性使其不可替代。

镝（Dy）是一种银白色稀土金属，熔点1412°C，沸点2562°C，密度8.55g/cm3，硬度低，在接近绝对零度时有超导性。镝在空气中相当稳定，高温下性质活泼，易被空气和水氧化，生成氧化镝。镝在地壳中的丰度为6ppm，通常与铒、钬以及其他稀土元素共存于独居石砂等矿物中。 氧化镝是制取金属镝的重要原料，镝是一种战略金属，具有极为重要的用途，是红外发生器、激光材料重要组成部分。 一种氧化镝的提取纯化方法，包括如下步骤：1、待提纯液配置：配置待提纯氧化镝混合溶液；2、中间剂配置：配置延缓剂和淋洗剂，延缓剂为Cu(NO3)2·3H2O、水和硝酸配置而成，淋洗剂为固体EDTA酸、水和氨水配置而成；3、分离柱准备：分离柱作为离子交换的载体；4、淋洗柱转型：对分离柱用步骤2中的延缓剂进行转型；5、吸附操作：步骤1中配置的氧化镝混合溶液与分离柱进行吸附操作；6、淋洗操作：通过淋洗剂对步骤5中的分离柱进行淋洗操作；7、对步骤6中由淋洗剂淋洗后收集的液体分批次按体积收集，并进行取样分析纯度，集中沉淀合并收集；8、废液处理。

一种高纯度氧化镝的制备方法，具体步骤为：

第一步：将250g规格99.5％的氧化镝原料投入到1500mL带有搅拌装置的去离子水中，持续搅拌下缓慢加入300mL质量浓度为5％的精制剂(电子级硝酸用去离子水配成溶液)，所得混合物室温下搅拌，速度控制在1200rpm，搅拌时间6h；

第二步：将第一步所得的混合物转移至容器中，进行超声波辐照震荡，超声波频率为53KHz，辐照震荡时间为8h，温度控制在30℃～50℃；

第三步：将第二步得到的混合物转移至带有搅拌装置的釜中，室温下搅拌3h，搅拌速度1800rpm，减压过滤得固体；

第四步：将第三步得到固体投入到去离子水中洗涤至液体PH中性，减压抽滤，滤饼压干，150℃下真空干燥4h以上，得到232g产品。经电感耦合等离子体发射光谱仪(ICP)痕量金属分析检测，纯度为99.991％，总的金属杂质含量小于100ppm，氮气保护封装。

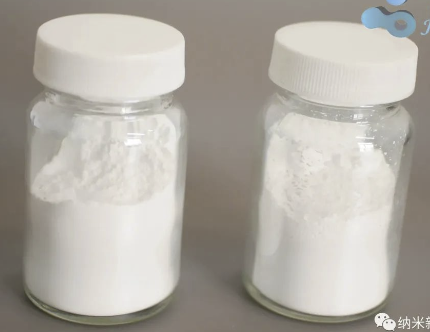

白色结晶粉末，易吸潮，在空气中能吸收水分和二氧化碳。不溶于水，溶于酸和乙醇。 用作制取金属镝的原料，玻璃，钕铁硼永磁体添加剂，也可用于金属卤素灯，磁光记忆材料，钇铁或钇铝石榴石和原子能工业等方面。 氧化镝为钇铁和钇铝柘榴石的添加元素，可作为核反应堆的控制材料。用于制造具有亮度高、光色好的新型光源镝灯。由于具有阴极发射能力，还可用作阳极涂层。供作金属镝的原料，玻璃，钕铁硼永磁体添加剂，磁光记忆材料。 灼烧法将硝酸镝溶液，经氢氧化钠反应生成氢氧化镝，再经分离、灼烧得氧化镝。其
2Dy(OH)3→Dy2O3+3H2O
