羟乙基纤维素

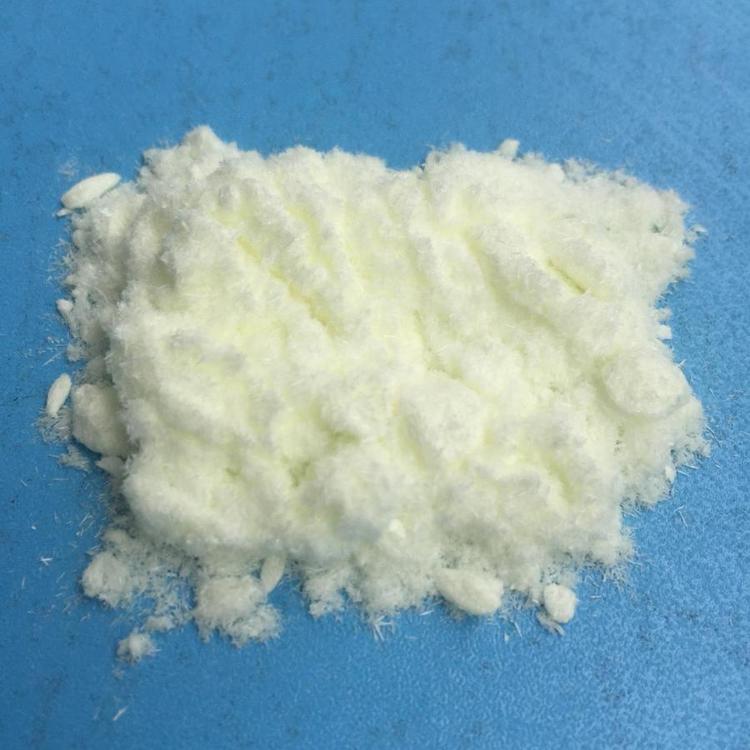

羟乙基纤维素为白色或微黄色无嗅无味易流动的粉末。既溶于凉水溶于热水,一般情况下在大多数有机溶媒中不溶。PH值在2-12范围内粘度变化较小,但超过此范围粘度下降。 羟乙基纤维素一般用作增稠剂、保护剂、粘合剂、稳定剂以及制备乳剂、冻胶、软膏、洗剂、清眼剂、栓剂和片剂的添加剂,亦用作亲水凝胶、骨架材料、制备骨架型缓释制剂,还可用于食品方面作稳定剂等作用。

羟乙基纤维素（HEC）是一种混合型缓蚀剂，可以同时对阴阳两极起到缓蚀作用，因此在缓蚀体系中存在着多种用途。例如当 HEC 除了可以作为缓蚀剂， 还可以调控其他缓蚀剂的释放效果。由于HEC分子量较大，骨架上连接有很多羰基和羟基基团，易于覆盖在金属表面上，且存在着多种吸附位点，可以与金属离子发生电子交换，形成复合物，在酸性环境下能够稳定存在，进而起到缓蚀作用。卤化物离子也可以影响 HEC 的缓蚀效果。研究发现， I^‒可以与 HEC 产生协同作用，加大缓蚀剂的表面覆盖度，从而增强缓蚀能力。这也是 HEC 在 HCl 环境下， 比在H2SO 4 环境下具有更强缓蚀效果的原因，因为 Cl‒吸附在金属表面，使金属电负性更强，提高了材 料的吸附特性，从而使缓蚀效果更佳。
[1]惠芯蕊,郭娜,刘涛.纤维素基缓蚀剂的缓释机理与应用进展[J].装备环境工程,2020,17(12):47-53.

羟乙基纤维素是一种常用的纤维素醚类有机水性油墨增稠剂，属于水溶性非离子型化合物，对水有良好的稠化能力，能为氧、酸和酶所降解，在碱性条件下能为Cu2+所交联。对热稳定，加热时不出现凝胶化作用，在酸性情况下不发生沉淀，成膜性好，其水溶液可制成透明的薄膜，可由碱性纤维素与环氧乙烷作用而成，具有增稠、乳化、粘合、悬浮、成膜、保持水分及保护胶体等性能。增稠剂在水性油墨中的作用是增稠。加入增稠剂的油墨黏度增加，能改善油墨的物理化学稳定性; 由于黏度的增加，在印刷时可以控制油墨的流变性;使油墨中颜料和填充料不容易沉淀，增加水性油墨的贮存稳定性。
增稠剂为纤维素类物质和(或)聚乙烯醇类物质。纤维素类物质可以是甲基纤维素、乙基纤维素、羟甲基纤维素、羧甲基纤维素、羟丙基纤维素、羟乙基纤维素和羟丙基甲基纤维素中的一种或几种;聚乙烯醇类物质可以是聚乙烯400、600、800、1000、1600、2000、 4000、6000中的一种或几种。

根据国家标准，建议用量千分之一到千分之三。 本品为白色至淡黄色纤维状或粉状固体，无毒、无味、易溶于水。不溶于一般有机溶剂。具有增稠、悬浮、粘合、乳化、分散、保持水分等性能。可制备不同粘度范围的溶液。对电解质具有异常好的盐溶性。 本品用于压裂法开采石油水基凝胶压裂液，聚苯乙烯和聚氯乙烯等聚合的分散剂。亦可作油漆工业乳胶化增稠剂，电子工业湿敏电阻，建筑业水泥阻凝剂和水分保持剂。陶瓷工业上釉及牙膏粘合剂。还广泛用于印染、纺织、造纸、医药、卫生、食品、卷烟、农药及灭火剂等方面。 用作水基钻井液及完井液的增稠剂和降滤失剂，在盐水钻井液中增稠效果明显。也可作油井水泥的降滤失剂。可与多价金属离子交联成凝胶。 作表面活性剂，胶体保护剂，氯乙烯、醋酸乙烯等乳液取合用的乳化稳定剂，以及乳胶的增粘剂、分散剂、分散稳定剂等。广泛应用于涂料、纤维、染色、造纸、化妆品、医药、农药等方面。在石油开采、机械行业也有许多用处。 用作表面活性剂、乳胶增稠剂、胶体保护剂、石油开采压裂液及聚苯乙烯和聚氯乙烯分散剂等 羟乙基纤维素在药物固体、液体制剂中具有表面活性、增稠、悬浮、粘合、乳化、成膜、分散、保水及提供保护作用。 碱纤维素是一种天然高分子，每一个纤维基环上含有三个羟基，最活泼羟基反应，生成羟乙基纤维素。将原料棉短绒或精制粕浆浸泡于30%的液碱中，半小时后取出压榨。压榨到含碱水例达1：2.8，进行粉碎。粉碎的碱纤维素投入反应釜中，密闭，抽真空，充氮，重复抽真空充氮将釜内空气置换尽。压入预冷的环氧乙烷液体，反应釜夹套通入冷却水，控制25℃左右反应2h，得羟乙基纤维素粗品。粗品用酒精洗耳恭听涤，加乙酸中和至pH4-6，再加乙二醛交联老化。然后用水洗涤，离心脱水，干燥，磨粉，得羟乙基纤维素。原料消耗(kg/t)棉短绒或低粕浆 730-780液碱(30%) 2400环氧乙烷 900酒精(95%) 4500醋酸 240乙二醛(40%) 100-300 将原料棉短绒或精制粕浆浸泡于30%的碱液中，半小时后取出，进行压榨。压至含碱水比例达1︰2.8，移至粉碎装置中进行粉碎。将粉碎好的碱纤维投入反应釜中。密封抽真空，充氮。用氮气将釜内空气置换干净后，压入经过预冷的环氧乙烷液体。在冷却下控制25℃反应2 h，得粗羟乙基纤维素粗品。用酒精洗涤粗品并加醋酸调pH值至4～6。再加乙二醛交联老化，用水快速洗涤，最后离心脱水烘干，磨粉，得低盐羟乙基纤维素。
