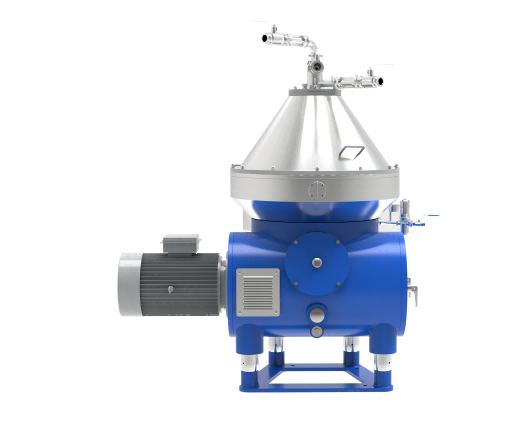

碟式离心机

碟式离心机是一种立式的离心机，用于分离和澄清液体。它有助于根据材料的物理性质将材料分为不同相——固体和液体。这种分离过程通常应用于食品加工、化学制造、制药和废水处理等行业。

碟片式离心机是立式离心机的一种，转鼓装在立轴上端，通过传动装置由电动机驱动而高速旋转。转鼓内有一组互相套叠在一起的碟形零件-碟片。碟片与碟片之间留有很小的间隙。悬浮液(或乳浊液)由位于转鼓中心的进料管加入转鼓。当悬浮液(或乳浊液)流过碟片之间的间隙时，固体颗粒(或液滴)在离心机作用下沉降到碟片上形成沉渣(或液层)。沉渣沿碟片表面滑动而脱离碟片并积聚在转鼓内直径最大的部位，分离后的液体从出液口排出转鼓。 碟片式分离机可以完成两种操作:液-固分离(即底浓度悬浮液的分离)称澄清操作;液-液分离(或液-液-固)分离(即乳浊液的分离)称分离操作。转鼓内装有一叠锥形碟片，用离心沉降法分离乳浊液和低浓度悬浮液组分的离心分离机。碟式分离机可在密闭、高温、低温、加压和真空等条件下操作，用于从牛奶中提取奶油和果汁、啤酒、动植物油、变压器油等的净化，以及酵母浓缩和从动物血浆中提取血清等。

1.被分离的物料进入转鼓内部，转鼓由电机驱动高速旋转，产生强大的离心力场

2.物料在碟片束的分离间隔中，以碟片中性孔为分界面，比重较大的液体沿碟片壁向中性孔外运动，形成稀油、浓浆等液体层

3.比重较小的液体沿碟片壁向中性孔内运动，汇聚至下向心泵处，轻重相分别由下向心泵和上向心泵输出

4.重渣则定期被排出，实现连续生产

5.转鼓内有一组互相套叠在一起的碟形零件--碟片，碟片与碟片之间留有很小的间隙

6.悬浮液(或乳浊液)由位于转鼓中心的进料管加入转鼓，在离心力作用下，同体颗粒(或液滴)沉降到碟片上形成沉渣(或液层）

7.沉渣沿碟片表面滑动而脱离碟片并积聚在转鼓内直径最大的部位，分离后的液体从出液口排出转鼓

8.碟片的作用是缩短固体颗粒(或液滴)的沉降距离、扩大转鼓的沉降面积，从而提高分离机的生产能力

9.积聚在转鼓内的固体在分离机停机后拆开转鼓由人工清除，或通过排渣机构在不停机的情况下从转鼓中排出。总结来说，三相碟片式离心机通过转鼓的高速旋转和碟片束的分离间隔，利用离心力将不同密度的液体和固体分离，其中重渣被排出，液态被收集，从而实现三相分离。
