木质素磺酸钠

木质素磺酸钠是水溶性的多功能高分子电解质，属木质素磺酸盐，具有分散生物粘泥、氧化铁垢、磷酸钙垢的能力，又能与锌离子、钙离子生成稳定的络合物。
木质素磺酸钠和木质素磺酸钙常用于多功能混凝土防水剂中的减水剂，混凝土中加入减水剂后，减水剂的憎水基团定向吸附于水泥颗粒的表面，亲水基团指向水溶液，组成了单分子或多分子的吸附膜，使水泥颗粒因表面相同电荷相互排斥而被分散，从颗粒间释放出多余的水分，以达到减水的目的。与此同时，由于降低了水的表面张力以及水泥颗粒间的界面张力，在保持同样流动度的情况下，相应减少用水量，从而也起到减水的作用。它可大幅度地降低混凝土的水化，降低孔隙率，增加混凝土密实性，从而大大提高混凝土的强度和抗渗性。
木质素磺酸盐是分子量为1000～30000的天然高分子化合物。它由生产纸浆的下脚料经发酵提取酒精以后，再用碱中和而成，主要有木质素磺酸钙、木质素磺酸钠、木质素磺酸镁等，其中应用最广的木质素磺酸钙就是用亚硫酸纸浆废液制成的。这种减水剂原料来源丰富，制造工艺简单，价格低廉，在国内应用较普遍，约占减水剂总产量的80%。但其效果不太好，有引气、缓凝作用，属于普通减水剂，与早强剂复合使用效果较好。
以上信息由Chemicalbook Andy 编辑整理。

减水剂多数为表面活性剂。因此，木质素磺酸钠的作用机理就是表面活性作用。

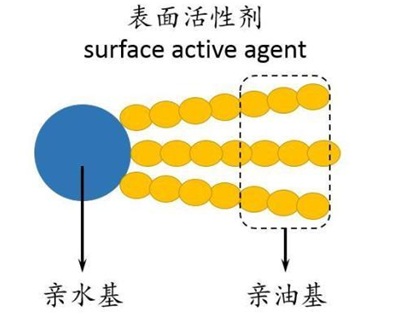

表面活性剂是其分子具有亲水和憎水两个基团的有机化合物。憎水基团是各种烷基或烷芳基;亲水基团一般是能离解出离子的盐类。根据亲水基团所离解出离子的不同，表面活性剂可分为：阴离子表面活性剂;阳离子表面活性剂;两性表面活性剂;非离子表面活性剂。表面活性剂加入水溶液中后，能降低水的表面张力(水—气相)和界面张力(水—固相)，起表面活性作用。从物理化学意义上来说，表面活性剂是加入水溶液中后，其表层溶液深度大于溶液本身的深度，而使表面张力降低的物质。

混凝土中加入减水剂木质素磺酸钠后，减水剂的憎水基团定向吸附于水泥颗粒的表面，亲水基团指向水溶液，组成了单分子或多分子的吸附膜，使水泥颗粒因表面相同电荷相互排斥而被分散，从颗粒间释放出多余的水分，以达到减水的目的。与此同时，由于降低了水的表面张力以及水泥颗粒间的界面张力，在保持同样流动度的情况下，相应减少用水量，从而也起到减水的作用。

A.配制0.15g/L的试样液，其钠试验呈阳性(IT-28)。
B.、C.同“122'’。

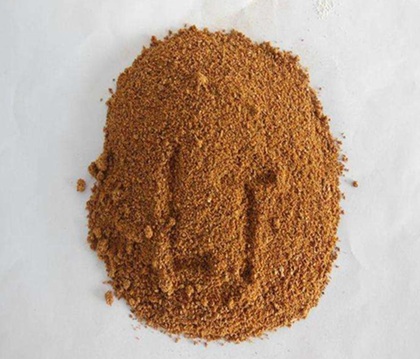

本品为棕褐色粉末或液体。无特殊异味。无毒，易溶于水及碱液。遇酸沉淀。具有较强的分散能力。

用于染料、蜡乳液、颜料、水处理及清洁剂的分散剂。 用作混凝土减水剂、石油钻井泥浆分散剂、印染扩散剂等 主要用作水泥减水剂，使成团水泥扩散，所含水分析出，增加其流动性。从而减少拌和用水，并节约水泥。将其用于石油钻井泥浆配方中，可有效降低泥浆粘度和剪切力，从而控制钻井泥浆的流动性，使无机泥土和无机盐杂质在钻井中保持悬浮状态，防止泥浆絮凝化，并有突出的抗盐性、抗钙性和抗高温性。 用造纸厂的纸浆废液为原料，一般有三种制备方法。
亚硫酸氢钙制浆法的纸浆废液中所含有的亚硫酸盐或硫酸氢盐直接与木质素分子中的羟基结合生成木质素磺酸盐。往废液中加入10%的石灰乳，在（95±2）℃下加热30 min。将钙化液静置沉降，沉淀物滤出，水洗后加硫酸。过滤，除去硫酸钙。然后往滤液中加入Na₂CO₃，使木质素磺酸钙转成磺酸钠。反应温度以90 ℃为宜，反应2 h后，静置，过滤除去硫酸钙等杂质。滤液浓缩，冷却结晶得产品。
以碱液制浆所得造纸废液为原料。首先往废液中加入浓硫酸50%左右，搅拌4～6 h。然后用石灰乳，经沉降，过滤，打浆，酸溶，加碳酸钠转化，浓缩，干燥得产品。详见1。
用草类制浆法所得废液为原料。方法同2。
同减水剂 MY。
亚硫酸氢钙制浆法得纸浆废液中所含有的亚硫酸盐或硫酸氢盐直接与木质素分子中的羟基结合生成木质素磺酸盐。往废液中加入10%的石灰乳，在（95±2）℃下加热30 min。将钙化液静置敩，沉淀物滤出，水洗后加硫酸。过滤，除去硫酸钙。然后往滤液中加入Na₂CO₃，使木质素磺酸钙转成磺酸钠。反应温度以90 ℃为宜，反应2 h后，静置，过滤除去硫酸钙等杂质。滤液浓缩，冷却结晶得产品。
