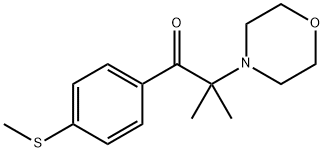

光引发剂 907

光引发剂 907是一种高效的紫外光引发剂，用于引发不饱和预聚体系的UV聚合反应。如：丙烯酸树脂及单官能团和多官能团的乙烯基单体。
引发剂分子在紫外光区(250~400 nm)或可见光区(400~800 nm)有一定吸光能力，在直接或间接吸收光能后，引发剂分子从基态跃迁到激发单线态，经系间窜跃至激发三线态；在激发单线态或三线态经历单分子或双分子化学作用后，产生能够引发单体聚合的活性碎片，这些活性碎片可以是自由基、阳离子、阴离子等。按照引发机理不同，光引发剂可分为自由基聚合光引发剂与阳离子光引发剂，其中以自由基聚合光引发剂应用最为广泛。
光引发剂 907特有的高吸收特性使其特别适用于UV固化油墨和有色涂料。UV油墨含有较多量光引发剂，正是这些光引发剂在印刷过程中促使油墨快速干燥。这些光引发剂自身并不稳定，即使在黑暗环境下，也极易发生暗反应，产生一个个的油墨胶化核，随之发生大面积的胶化现象，尤其保存金属墨时，更容易发生类似情况。因此，建议将油墨颜料与连接料分开储存，待使用时，用大型机械进行搅拌混合即可。
高效光引发剂用于紫外固化体系，能使其长期不泛黄和延长储存。专门针对含有颜料的紫外光固化涂料、油墨以及胶粘剂有色固化体系的一种引发剂，可和184、ITX等引发剂配合使用。可用于有色油墨体系、纸张/金属及塑料上光油和电子油墨。还可作为紫外线吸收剂用于化妆品等行业。建议添加量2-6%。 用作光固化材料中的引发剂 UV固化型涂料和油墨 UV固化涂料和油墨 高效光引发剂用于紫外固化体系，能使其长期不泛黄和延长储存。

在1000毫升三颈烧瓶中，加入400毫升二氯乙烷和200克（2.3摩尔）吗啉，缓慢加入26.7克（0.2摩尔）三氯化铝，控制反应温度在40℃以下。搅拌反应混合物0.5小时。随后，分批加入136.5克（0.5摩尔）中间体a，保持温度低于40℃。加料完毕后，将反应混合物加热至40℃，继续搅拌6小时，期间通过GC分析监测中间体a的含量，直至其含量小于0.5％时判定反应结束。反应完成后，将反应溶液缓慢倒入装有1000毫升冰水的烧杯中，进行搅拌和水解。水解后，用30％氢氧化钠水溶液调节pH至14。将反应混合物转移至分液漏斗中，分离有机层。有机层用水洗涤两次，随后在减压条件下蒸馏除去二氯乙烷。去溶剂化后，加入500毫升甲醇进行结晶。将结晶混合物温度降至4℃，离心分离固体产物，干燥后得到光引发剂907产物84.5克，GC纯度为98.7％，收率为60.57％。最终产物为黄色固体，需测定其透光率。

参考文献：

[1] Patent: CN108276361, 2018, A. Location in patent: Paragraph 0086; 0091; 0092; 0093
