极稳、高容量！共轭COF纳米管助力宽温区钾离子电池

1. 研究背景及意义

在全球能源转型与锂资源紧缺（地壳丰度仅0.0017 wt%）的双重压力下，开发资源丰富且成本低廉的钾离子电池（KIBs）已成为储能领域的战略共识。然而，K+较大的离子半径（2.76 Å）在嵌入/脱出过程中产生的剧烈体积波动，以及极端温度（特别是高温）环境下电化学退化的加剧，构成了KIBs从实验室走向实际应用的主要技术鸿沟。

有机材料凭借结构可调、理论容量高及环境友好等优势，被认为是极具潜力的KIBs负极选择。但传统有机小分子在实际应用中面临三大痛点：一是高温下易在有机电解液中溶解导致容量骤降；二是天然的电子传导率低下限制了倍率性能；三是剧烈的体积变化易引起电极粉化。本研究针对性地设计并合成了由1,5-二氨基-4,8-二羟基蒽醌（DDA）与均苯三甲醛（TP）构筑的共轭共价有机框架纳米管（DDA-COF-NTs）。该材料通过将高密度的氧化还原活性位点（C=O和-OH）锁定在坚固的共轭周期性骨架中，不仅抑制了活性分子的溶解，还通过构建一维超结构优化了电荷传输效率，为宽温区高效储钾提供了新范式。为了验证这一设计逻辑，研究团队通过从原子尺度到宏观性能的详尽表征，构建了严谨的证据链。

2. 主要研究结果

研究通过精准的单体选择与形貌调控，实现了材料稳定性和动力学特性的深度优化，其性能在宽温域范围内均表现出显著优势。

2.1 材料设计与合成

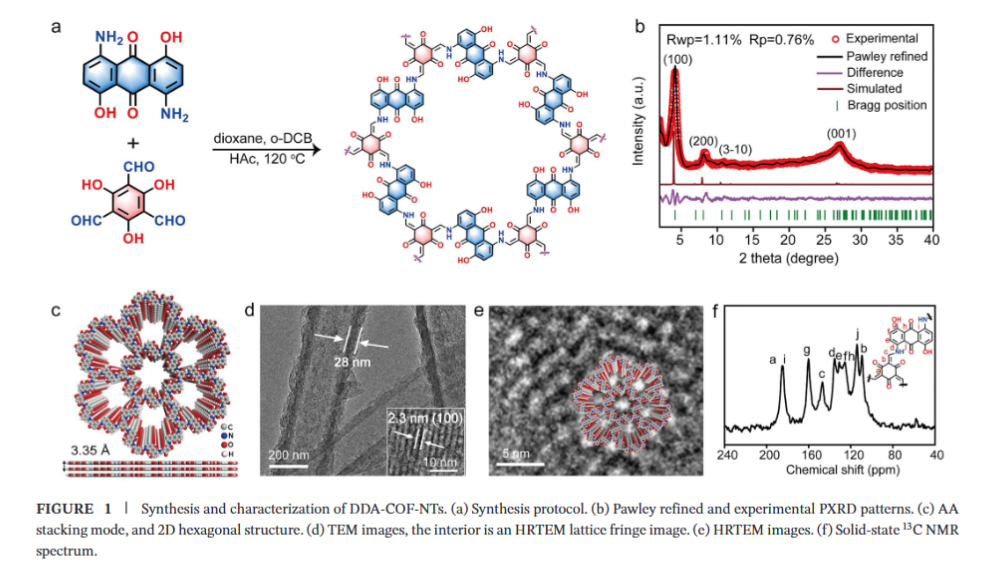

研究人员采用溶剂热法，在1,2-二氯苯/二氧六环/乙酸体系中，120°C下使DDA与TP发生亚胺缩合。反应过程中伴随着不可逆的酮-烯醇互变异构，形成了性质更为稳定的β-酮胺链接结构。关键的实验步骤是，合成后的DDA-COF-NTs需在氩气氛围下经过350°C热处理2小时，这一活化过程有效清除了孔道内的高沸点溶剂及杂质，确保了电化学测试的准确性。活化后的材料在保持良好结晶性的同时，呈现出宏观规整的物理形态。

2.2 结构与表征亮点

粉末X射线衍射（PXRD）显示，DDA-COF-NTs在4.1°, 8.2°, 10.8°和26.8°处具有清晰衍射峰，与模拟的AA堆积模式高度匹配。形貌分析表明，该材料属于一种典型的一维超结构，其形成遵循纳米片卷曲机制（nanosheet-crimping mechanism）：富含羟基的初生纳米片在氢键引导下发生卷曲，最终演变为壁厚28 nm、内部孔径1.6 nm的中空纳米管。物理化学特性分析进一步揭示了其半导体特性，电子顺磁共振（EPR）测得g值为2.01，密度泛函理论（DFT）计算得出其带隙为1.17 eV。固体核磁13C NMR在184.4 ppm和159.8 ppm处的信号，明确了C=O和-OH活性位点在共轭体系中的存在。这种分级孔隙与大π共轭骨架的协同，从本质上提升了电子传导与离子扩散速率。

2.3 核心性能表现

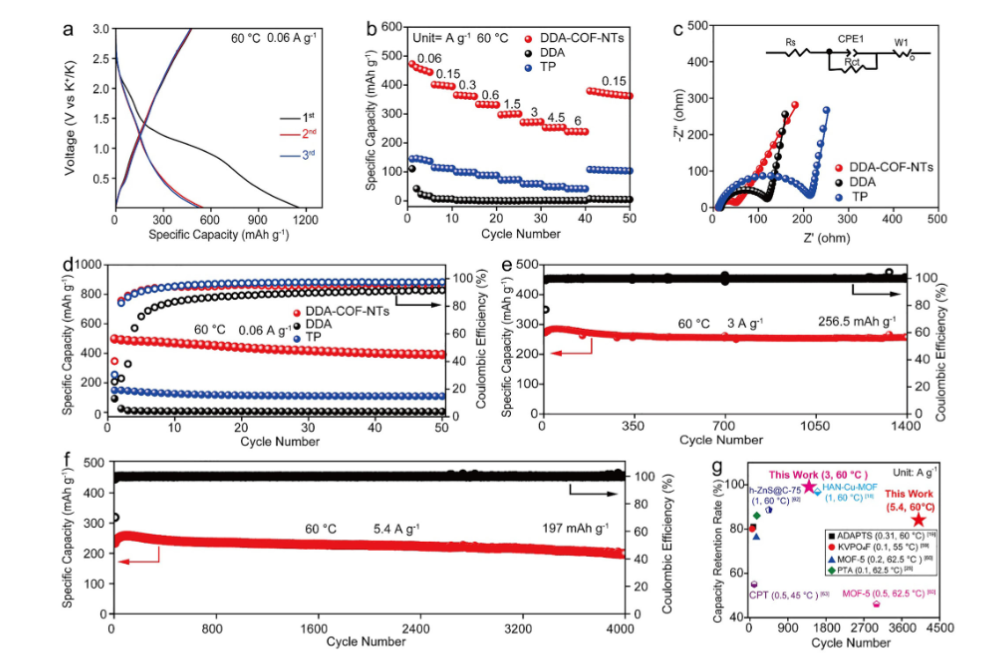

在电化学性能测试中，DDA-COF-NTs表现出卓越的普适性。在60°C高温下，材料在0.06 A g-1电流密度下放电容量高达478 mAh g-1；倍率性能极其突出，在6.0 A g-1下仍能保持238 mAh g-1。长循环稳定性方面，在5.4 A g-1下历经4000次循环，容量保持率达84%，每圈容量衰减仅为0.004%。在-20°C低温环境下，以0.03 A g-1电流密度循环250次后，仍保持172 mAh g-1且几乎无衰减。相比之下，DDA与TP单体在电流密度超过0.15 A g-1时几乎不具备可逆容量。更令人印象深刻的是，DDA-COF-NTs在25°C和60°C下的体积膨胀率分别仅为9.9%和11.1%，这种极低的应变特性保证了电极结构的长期完整性。

2.4 机理验证

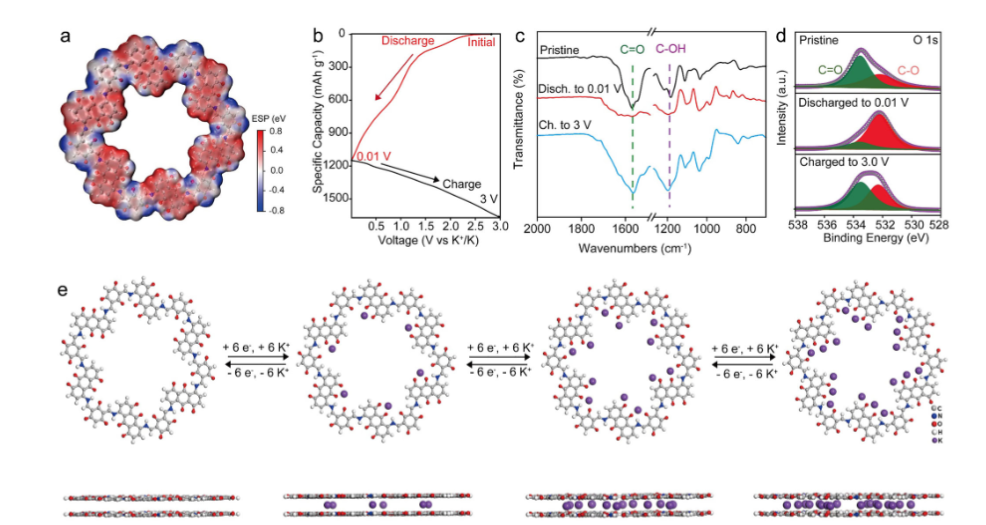

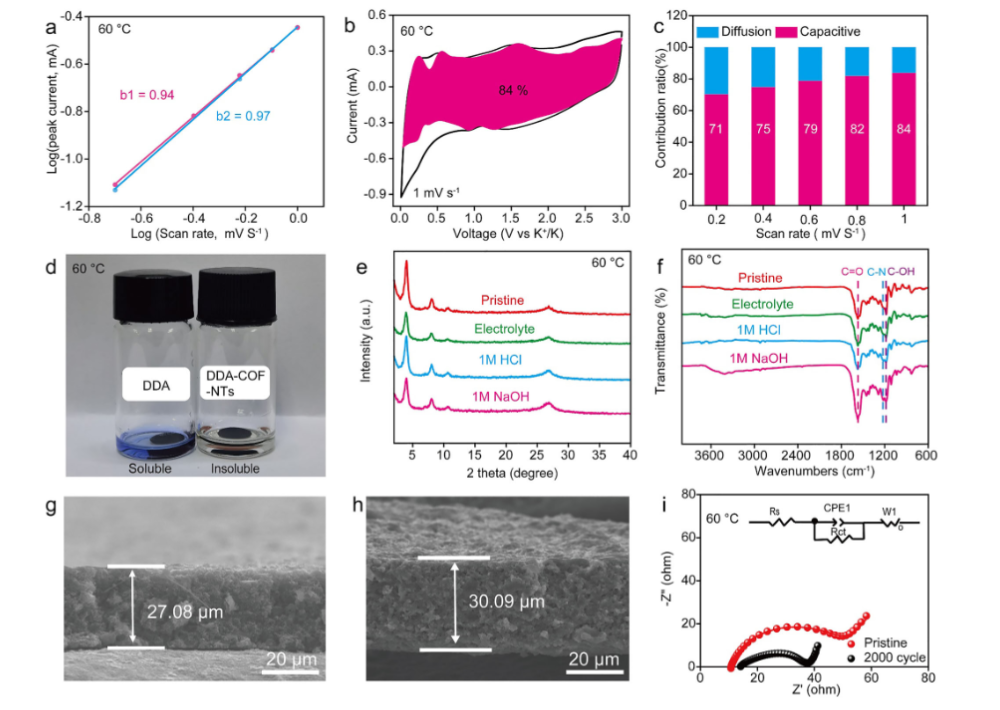

动力学分析显示，DDA-COF-NTs的b值在0.94-0.97之间，证实了其受电容驱动主导的储能机制。DFT计算深入剖析了每重复单元18电子转移的三步钾离子存储过程：首先6个K+存储于C=O与-OH之间的中间位点；随后6个K+占据-OH位点，此时产生的静电斥力驱动前序位点的K+发生重构搬移；最后6个K+填补剩余空位。计算结果强调，即使在完全钾化状态下，共轭骨架依然能保持良好的规整平面性。此外，溶解度对比实验直观证明，在60°C电解液中浸泡20天后，DDA单体溶液呈深蓝色（显著溶解），而DDA-COF-NTs则保持不溶，配合原位/非原位FT-IR及XPS数据对C=O和-OH位点可逆性的验证，完美解释了其极稳特性的来源。

3. 研究结论
