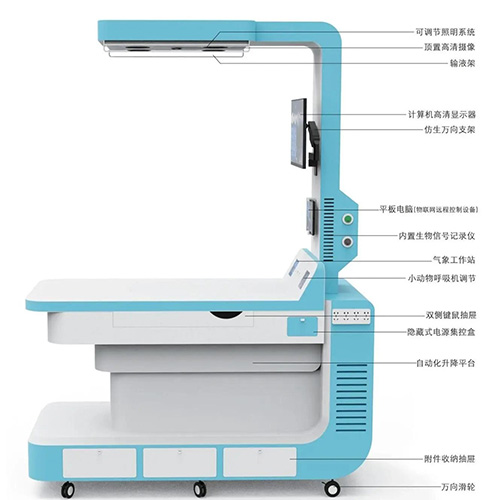

BHW 信息化集成化信号采集与处理系统 生物信号采集处理系统一体机

集成化生物信号采集处理系统，采用整体集成设计理念，将传统的实验平台、生物信号采集处理系统、动物呼吸机(含实时监测动物体温)、实验环境监测，加上智能化的实验室管理系统整合。集信息化、网络化、集成化、智能化于一体。助力老师完成实验教学工作。

二、技术参数

1.整机外形尺寸： 1550mm×740mm×2110mm（长*宽*高）；

2.实验台操作面积：1220mm×740mm（长*宽），实验台面离地高度： ≥900mm；

3.输液架离台面高度： ≥1100mm，台面有升降调节功能。输液架移动范围：两侧840mm；

4.实验台面材质：ABS 工程塑料；

5.实验台面下屏蔽层：与外部接地端相连接；

6.移动滚轮：带自锁式万向移动滚轮，整个操作平台可移动；

7.可伸缩固定支柱：带可伸缩平台固定支柱，保证实验平台的平稳固 定；

8.内置实验室环境监测模块：可测量温度、湿度、大 气压，可在信号采集面板和软件中显示并记录到数据文件中；

9.内置小动物肛温测量模块：测量并进行显示, 可在 无线控制终端上进行显示，配专用小动物肛温传感器；

10.内置呼吸机潮气量：潮气量范围：0.1～100ml 可调，调节及 显示精度≤0.1ml；呼吸时比：1-5:1-5；

呼吸频率：1～200 次/分；进气口和出气口一致在水平方向上；通过 软件无线控制呼吸机动物类型、潮气量、频率、呼吸时比等；带动物参数参考按键一键设置功能:小鼠（20g）、大鼠(200g)、兔（2kg）

11.顶部全局摄像机： 20 倍光学变焦，1080P 高清摄像头，通过软件无线控制摄像头光学变焦；

12.实验照明系统：4×12W， 自然光 LED 灯，方向可调，通过软件无 线控制多种灯光组合；

13.外部接口：包含 2 个 USB 接口，1 个网线接口，8 个 220V 电源插口，1 个 HDMI 接口；

14.双显示设备系统；

15.氧气调压系统：调压范围 0-0.4MPa，可锁定，耐压≥1.5MPa；氧气输入为快接接口，氧气输出为国标接口，可接湿化瓶；

16.可电动升降实验平台：实验平台桌面高度可由控制软件调节，调节范围为±10cm；

17.设备集中控制系统：通过配套平板电脑对本实验系统上的 各种电子设备进行控制和操作，可以控制的设备包括：小动物呼吸机，集成照明灯光，集成摄像机，实验平台升降高度等；注：可通过无线控制呼吸机、照明、摄像、平台升降等。

18.具有实验操作形成性评价系统：可自动、半自动地分析和判定机能实验操作的规范性以及实验结果的正确性；

19.地线故障预警功能：在控制器上自动检测并通过观察指示灯状态提醒用户当前使用仪器接地状态,同时将该状态发送到集中控制终 端，异常状态将在集中控制终端软件中有醒目的提示；

20.系统设备自检：系统开机时自动检测集中控制的可用性、系统的供电情况，各个子设备的可用性等，并将检测结果上传至云端，方便 设备维护和技术支持；

21.采样通道接口： 4 个物理采样通道，1个12导联全导联心电接口，与标准心电图机相同的记录方式；

22.传感器自动识别：系统自动识别连接的传感器类型， 自动按传感器类型设置采样参数，同时在软件界面上有具体提示界面；

23.传感器自动设置参数：传感器自动默认设置最佳参数设置；

24.传感器定标信息自动存储：定标信息随传感器移动，更换设备无须再次定标；

25.量程： ±50 μV ~ ±1V；

26.滤波器：同时具备硬件模拟滤波器、DSP 5 阶贝塞尔滤波器、软件数字滤波器；
