高温老化系统DD模块导航仪老化台车 老化柜自动老化系统

1

型号：AK-LHF- 209LF

2

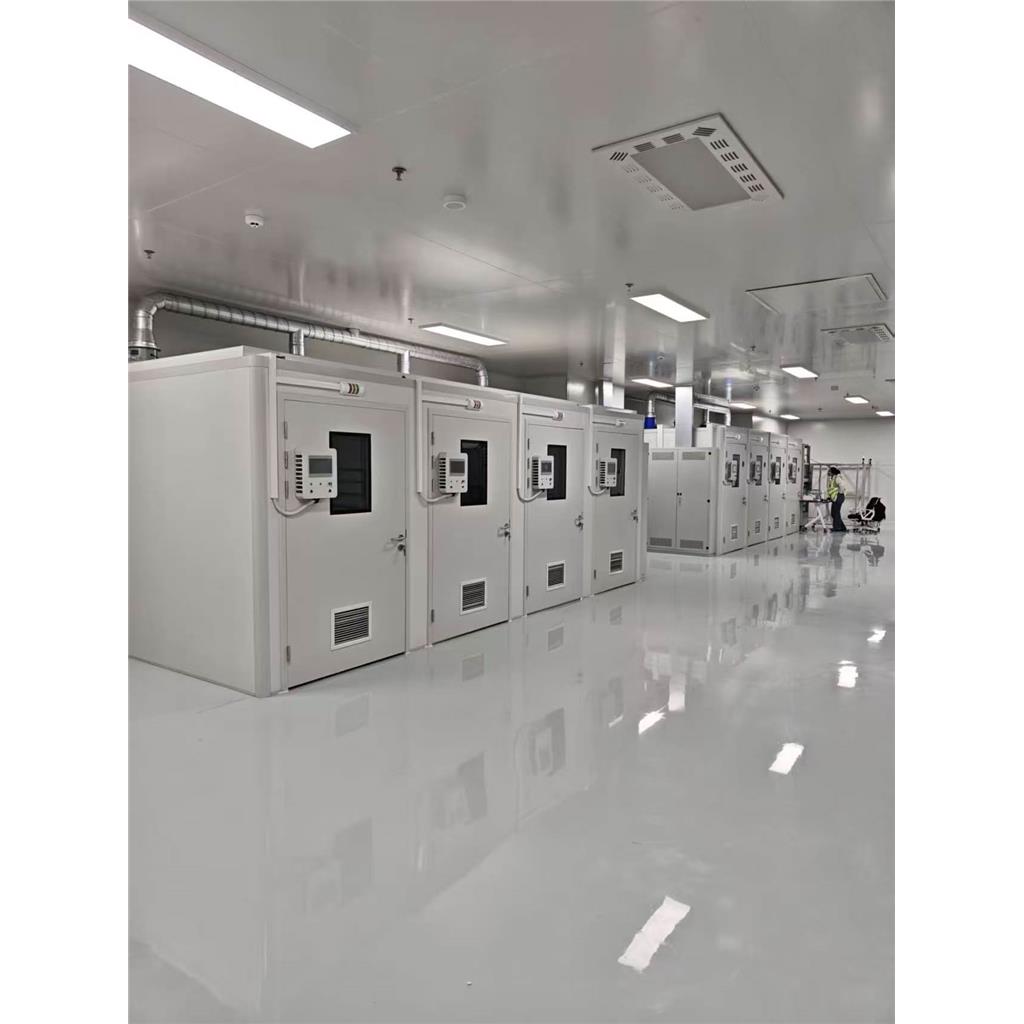

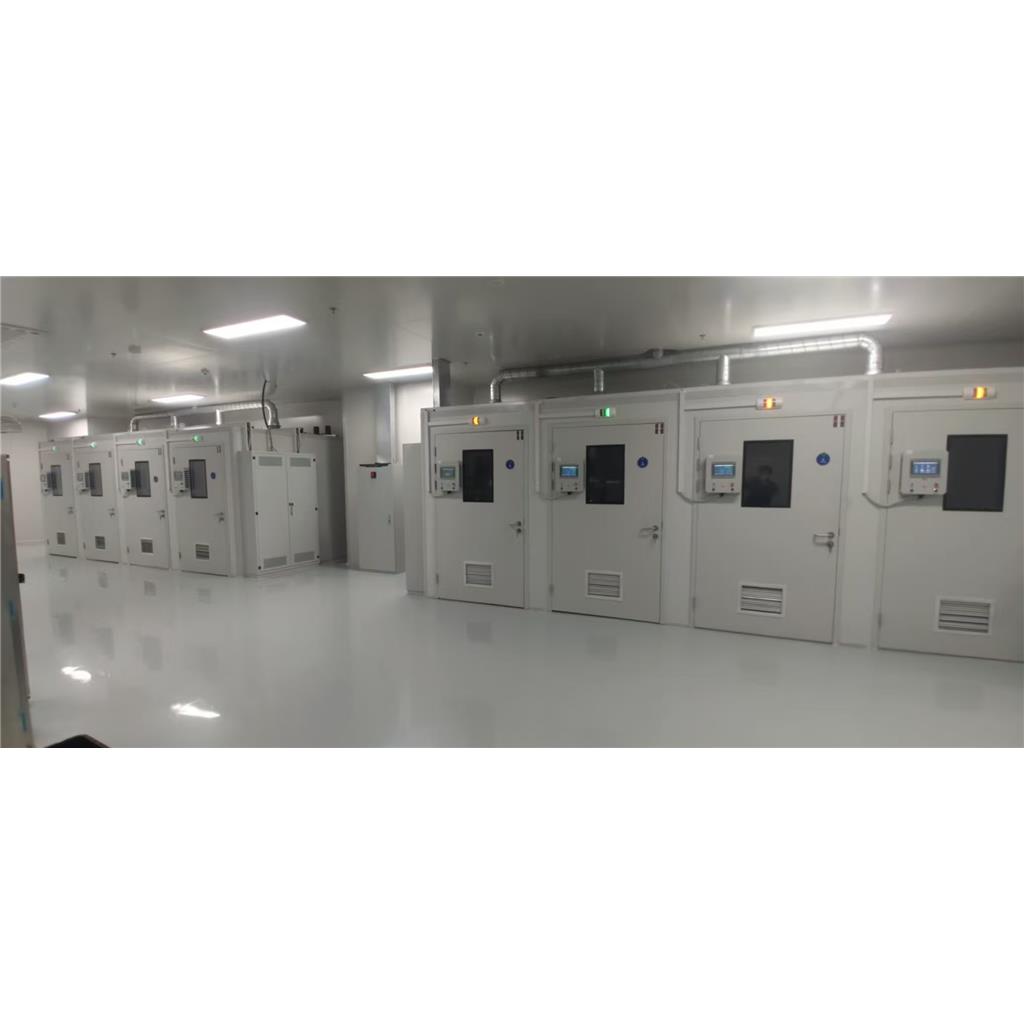

房体外部尺寸：D×W×H 2100 mm×1300  mm×2350mm    (单间老化房，共4间)；

2.1

老化房内部尺寸：D×W×H 1900 mm×1200  mm×2300 mm (单间老化房，共4间)；

2.2

老化车尺寸：D×W×H 1600 mm ×1000 mm×1500mm      (单台老化车，共6辆)；

2.3

被测产品：智能座舱

2.4

被测产品尺寸：座舱：400*200*80

3

测试范围

3.1

温度范围：RT+10℃～+85℃ （可调节）

3.2

升温速率：1～3℃/min（空载非线性），空气温度变化速率（15min 内室温升到 60°）

3.3

升温速率：15min 内从 60°降到 35

3.4

仪表解析精度：0.1℃

3.5

波动度：≤±0.5℃，(空载、恒定状态)

3.6

温度：≤±1℃

3.7

温度均匀度：≤±2℃

4

老化时间：1-999min 可调，产品老化时长 1-2h

5

运行方式：温度可调，恒定运行，时间可调

6

安装电源：三相五线 380v±10% 50±0.5HZ

7

噪声系数：≤65 分贝

二、控制系统

1

显示要求：

1）门上需有液晶彩色触摸式可编程控制器显示，不小于 7 寸，显示时间、温度等，支持温度调节，温度检测，数据记录功能，采样频次可设定，数据及曲线可导出；

2）装有玻璃观测视窗，大小视老化房面积而定；

2

温度检测：室内温度检测点 5 个，显示方式可以为指针或数显(指针式显示精度误差控制在 3 度以内)，超温异常实时报警通知。

三、上位机软件

1

支持对接 mes，开放 mes 端口；

2

上位机控制继电器板卡对待测产品上电和下电、控制采集板卡测试电流、电压，控制 CAN 通讯卡测试 CAN 通讯数据；

3

待测产品的电流、电压，CAN 数据等在上位机界面实时显示，正常状态显示绿色，异常显示红色；

4

SN、测试数据（包含实时采集过程中的所有电流、CAN 数据）、结果等可长期保存可追溯，可对接 mes，SN 和数据关联；

5

具备过压/过流保护机制，阈值可调；

6

产品上电开始与结束状态可自动检测，老化车接入状态可检测； 软件界面可视化显示设备运行状态/产出/良率/CT/数据图像/测试结果等。

备注：电压精度 10mv/量程 0-60v；电流精度 10mA/量程 0-10A

7

可编程电源：低压大功率可编程电源，330(D)x250(W)x155(H)mm，程控编程电源：60V100A，4台

8

电线电缆：线材选型需符合使用需求，老化工位内部需使用耐高温硅胶软线，耐温105℃。

9

设备总功率：≤32.5KW
